Köpguide för Top Entry Mixer: Allt ingenjörer behöver veta

Vad a Top Entry Blandare Gör och när ingenjörer bör specificera en

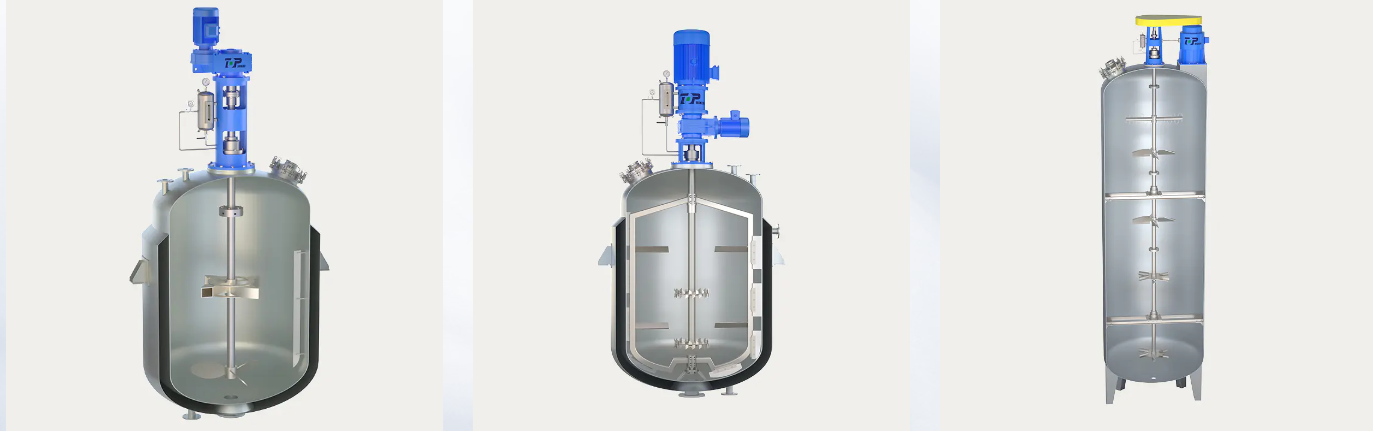

A topinmatningsblandare är en omrörarenhet monterad genom en öppning i toppen av en tank eller ett kärl , med en vertikal axel som löper ner i processvätskan och ett eller flera pumphjul nedsänkt i vätskan. Drivmotorn och växelreduceraren sitter ovanför tanktaket eller på en stödbro och vrider axeln ovanifrån snarare än från sidan eller botten. I många upphandlingsdokument och mekaniska datablad är samma utrustning märkt som en toppmatningsblandare, en term som betonar hur material, pulver eller tillsatsströmmar ofta kommer in i kärlet från toppen medan pumphjulet blandar innehållet nedan.

För ingenjörer som jämför omrörningskonfigurationer är det korta svaret detta: en toppinmatningsblandare är i allmänhet konfigurationen för att specificera när en tank rymmer mer än några tusen liter, när processen kräver mer än ett impellersteg längs axeln, när full åtkomst till tankens botten behövs för andra munstycken eller rengöringsutrustning, eller när vätskeviskositeten under laddningen av vätskeviskositeten över ett brett intervall och fasta ämnen. Sidoingångs- och botteninmatningsblandare förblir användbara i smalare applikationsfönster, men top-entry- och top-feed-familjerna täcker den största delen av allmän industriell blandning, lagringstankarblandning och reaktoromrörningsuppgifter.

Avsnitten nedan går igenom dimensioneringslogik, impellerval, materialval, monteringsrutiner och underhållsplanering som ingenjörer vanligtvis behöver innan de slutför en toppingångsblandarspecifikation för en kemikalietank, en avloppsbassäng, ett matdoseringskärl eller en bulkvattentank.

Top-Entry Blandare, Top-Fed Blandare , och relaterade termer förklaras

Upphandlingspapper för blandningsutrustning använder flera överlappande termer, och ingenjörer som är nya i ett projekt antar ibland att de hänvisar till olika maskiner när de inte gör det. Tabellen nedan sammanfattar hur terminologin vanligtvis tillämpas på mekaniska ritningar, förfrågningsunderlag och underhållsmanualer.

I praktiken kommer en inköpsingenjör att se alla fyra termer användas nästan omväxlande inom samma offertförfrågan. Det som är viktigare än etiketten är den underliggande mekaniska detaljen: axellängd, impellersteg, tätningstyp och monteringsflänsvärde, som alla behandlas i avsnitten som följer.

Hur en industriell topentry mixer fungerar: kärnkomponenter

En industriell toppblandare är byggd av en liten uppsättning komponenter som upprepas i nästan alla storlekar och applikationer. Att förstå varje del hjälper ingenjörer att läsa ett mekaniskt datablad snabbt och upptäcka brister mellan processkraven och den föreslagna hårdvaran.

Motor och växelreducerare

Motorn levererar rotationskraft, och eftersom processblandning vanligtvis kräver mycket lägre axelhastighet än en standardmotor producerar, sänker en växelreducerare hastigheten samtidigt som vridmomentet multipliceras. Val av reducering är ett av de viktigaste besluten i hela aggregatet eftersom vridmoment, inte råa hästkrafter, är det som faktiskt rör en trögflytande eller fast vätska.

Mixeraxel och koppling

Axeln bär vridmoment från reduktionsanordningen ner genom tanken och in i vätskan. Axellängd, diameter och antalet stödlager beror alla på vätskedjup och den naturliga piskfrekvensen för axeln under belastning. Långa axlar på höga tankar behöver ofta ett mellanliggande stadigt lager för att undvika resonans nära drifthastighet.

Impellerkonfigurationer

Val av pumphjul beror på blandningsmålet och vätskereologin. Vanliga typer inkluderar:

• Turbiner med lutande blad för allmän blandning och måttlig suspension av fasta ämnen
• Bärplanshjul för energieffektivt bulkflöde i vätskor med låg till medelviskositet
• Turbiner med platt blad eller Rushton-typ för gasspridning och högre skjuvningsuppgifter
• Ankare och spiralformade fläkthjul för tankblandare med hög viskositet där vätska knappt rör sig bort från väggen

Montering av fläns och axeltätning

Monteringsflänsen överför mixerns fulla vikt och böjmoment till tankkonstruktionen, så flänsklassning och bultmönster måste matcha både blandarens belastning och tanktakets design. Axeltätningen, oavsett om den är en enkel läpptätning, en packbox eller en mekanisk tätning, håller processvätskan innesluten och håller yttre föroreningar borta från öppna tankar.

Välja rätt mixer för toppinmatning: viktiga tekniska parametrar

Innan du begär en offert samlar en ingenjör vanligtvis en kort lista över processparametrar. Tankgeometri, vätskeviskositet, specifik vikt och innehåll av fasta ämnen bestämmer tillsammans vridmomentet och kraften som en toppingångsblandare behöver för att leverera , och att hoppa över någon av dem tenderar att producera en underdimensionerad eller överdimensionerad maskin.

När tankvolymen ökar, ökar den nödvändiga motorkraften med den, men inte i en rak linje, eftersom större fartyg vanligtvis körs med lägre axelhastighet med proportionellt högre vridmoment. Tabellen nedan visar typiska referenser för motoreffektbandstekniker när en toppinmatningsblandare eller toppmatningsblandare mäts mot tankvolymen.

Figur 1: Allmänna referensband för toppinmatningsmotoreffekt mot tankvolym. Den faktiska effekten beror på viskositet, specifik vikt och val av pumphjul.

Matchande blandningshastighet till vätskans viskositet för en tankblandare med hög viskositet

Axelhastighet och vätskeviskositet rör sig i motsatta riktningar. Tunna, vattenliknande vätskor kan blandas effektivt vid relativt högt varvtal, medan tjocka pastor och slam behöver en tankblandare med hög viskositet som körs vid lågt varvtal med avsevärt högre vridmoment för att undvika att drivlinan stannar eller överbelasta axeln. Att köra en viskös vätska för snabbt slösar bort energi och ökar skjuvspänningen utan att förbättra blandningskvaliteten, medan körning av en tunn vätska för långsamt förlänger satscykeltiden utan fördel.

Figur 2: Hastigheten sjunker i allmänhet när viskositeten stiger, vilket är anledningen till att vridmoment, inte hastighet, blir den begränsande designfaktorn för tjocka vätskor.

Två dimensionslösa siffror styr detta förhållande i blandningsteknik: blandnings-Reynolds-talet, som jämför tröghetskraften med viskös kraft i tanken, och effekttalet, som kopplar impellergeometrin till den effekt som dras vid en given hastighet. Flödet tenderar att förbli laminärt vid låga Reynolds-tal, vilket innebär att ett spiralformat band eller ett ankarhjul som arbetar nära tankväggen blir mycket effektivare än en liten höghastighetsturbin som annars skulle lämna stillastående zoner orörda.

Branschtillämpningar av Top Entry- och Top-Feed-blandare

Blandare med toppinmatning och toppmatning förekommer inom ett brett spektrum av processindustrier. Det specifika pumphjulet, tätningen och materialvalet skiftar från en applikation till nästa även om den grundläggande monteringskonfigurationen förblir densamma.

Top Entry Mixer för kemisk tankblandning

Vid kemisk bearbetning hanterar en blandare med övre ingång för användning av kemikalietankar vanligtvis reagensblandning, pH-justeringstankar och reaktionskärl. Korrosionsbeständighet och tätningsintegritet tenderar att betyda mer här än råkraft, eftersom många kemiska strömmar är aggressiva mot vanliga kolstål fuktade delar.

Top Entry Mixer för avloppsvattenrening

En toppblandare för avloppsvattenrening installeras vanligtvis i utjämningsbassänger, neutraliseringstankar och kemikaliedoseringstankar vid reningsverk. Dessa enheter går vanligtvis kontinuerligt, så lager- och tätningshållbarhet under konstant drift blir en central valfaktor.

Top Entry Mixer för slamblandning

Anaeroba rötkammare och förtjockningstankar förlitar sig på en toppblandare för slamblandning för att hålla fasta ämnen suspenderade och förhindra skiktning. Slamservice kombinerar ofta måttlig viskositet med slipande fasta ämnen, vilket gynnar robusta impellerbeläggningar och bredare axelavstånd.

Top Entry Mixer för vattentankförvaring

Förvaringsanläggningar för dricksvatten och processvatten använder en blandare med övre ingång för vattentankapplikationer främst för att förhindra termisk skiktning och för att hålla desinfektionsmedelsrester jämnt fördelade över hela den lagrade volymen. Effektkraven här är vanligtvis blygsamma eftersom själva vätskan är nära vattnets viskositet.

Top Entry Mixer för livsmedelsbearbetning

En topinmatningsblandare för livsmedelsbearbetning prioriterar vanligtvis hygienisk design, släta invändiga ytor och material som tål frekventa tvättcykler. Batchkonsistens och skonsam skjuvkontroll spelar lika stor roll som råblandningsintensitet i denna sektor.

Val av material och kapsling: Rostfritt stål och explosionssäkra alternativ

Entry mixer i rostfritt stål

En toppblandare i rostfritt stål specificeras vanligtvis när processvätskan är frätande, saltlösning eller kräver en hygienisk ytfinish. Mat och dryck, farmaceutiska mellanprodukter och finkemiska bearbetningslinjer lutar mot rostfria våta delar eftersom de tolererar frekventa tvätt- och rengöringscykler utan ytförsämring.

Explosionssäker Top Entry Mixer

En explosionssäker blandare med toppingång använder en förseglad och klassad motorkapsling som är utformad för att innehålla potentiella antändningskällor när mixern arbetar i ett område som hanterar brandfarliga lösningsmedel, brännbart damm eller annan farlig atmosfär. Ingenjörer som arbetar med dessa projekt koordinerar vanligtvis val av kapsling med anläggningens områdesklassificeringsstudie tidigt i designfasen, eftersom kapslingstyp påverkar motorns ramstorlek och monteringsarrangemang.

Jämföra monteringstyper: Blandare för övre ingång, sidoingång och nedre ingång

Att välja mellan monteringstyper är ett av de tidigaste besluten i en blandningssystemlayout. En industriell toppinmatningsblandare erbjuder i allmänhet den bredaste flexibiliteten för tankstorlekar och processuppgifter, vilket är anledningen till att den förblir standardvalet för de flesta tunga industriella blandarespecifikationer, även om sidoingångs- och botteningångskonfigurationer fortfarande passar specifika layouter bättre i vissa anläggningar.

Figur 3: Relativ jämförelse mellan fem praktiska faktorer, poängsatt på en generell femgradig teknisk referensskala snarare än en fast standard.

Sidoingångsblandare kan passa mycket stora öppna tankar där en övre ingångsaxel skulle behöva vara opraktisk lång, och botteningångsblandare ibland passar snäva takhöjder. Trots detta vinner ett toppmonterat omrörararrangemang vanligtvis ut när underhållsåtkomst och tätningstillförlitlighet vägs tillsammans med blandningsprestanda, eftersom drivkomponenterna förblir ovanför vätskelinjen och kan nås utan att tömma kärlet.

Underhållsplanering och tillförlitlighet för toppmonterade blandare

Tillförlitlighetsplaneringen för en toppmonterad mixer fokuserar i allmänhet på tre slitpunkter: axeltätningen, smörjningen av växelreduceraren och impellerns fästbeslag. Tätningens skick är vanligtvis det första att kontrollera under en planerad inspektion , eftersom en nedbrytande tätning ofta visar sig som vätskeläckage runt monteringsflänsen långt innan några symtom på drivlinan uppträder.

Figur 4: Referenspunkter för allmänna inspektionsintervall, justerade i praktiken baserat på arbetscykel, vätskans nötningsförmåga och kontinuerlig kontra intermittent drift.

Kontinuerlig drift i avloppsvatten eller slamservice tenderar att förkorta dessa intervall jämfört med intermittenta batchtankar, och innehållet av slipande fasta partiklar påskyndar slitaget på pumphjulet och axelbeläggningen oavsett monteringstyp. Att registrera vibrationstrender och växellådsoljans kondition över tid ger en tidig varning långt innan en tätning eller ett lager faktiskt går sönder.

Installationsriktlinjer för tunga industriella blandarsystem

Installationskvaliteten har en direkt effekt på den långsiktiga tillförlitligheten för alla tunga industriella blandare, och de flesta problem på fältet spåras tillbaka till att ett av följande steg skyndas eller hoppades över under driftsättningen.

1. Kontrollera att tanktaket eller stödkonstruktionen kan bära hela den statiska vikten plus det böjmoment som genereras under drift, inte bara blandarens torrvikt.
2. Verifiera axelinriktningen mellan växelreduktionsutgången och mixeraxelkopplingen innan kärlet fylls, eftersom felinriktning under belastning är mycket svårare att korrigera senare.
3. Kontrollera impellerspelet från tankväggen och botten mot dragtoleransen, särskilt på kärl med invändiga bafflar eller spolar.
4. Dra åt alla monteringsflänsbultar till den specificerade sekvensen och värdet i stället för att dra åt i en enda gång runt flänsen.
5. Kör ett första tomgångstest för att bekräfta rotationsriktningen och kontrollera om det finns en axelpisk innan du inför processvätska.
6. Registrera baslinjevibrationer och strömavläsningar när mixern körs under normala processförhållanden, eftersom dessa siffror blir referenspunkten för framtida underhållskontroller.

Strukturellt stöd förtjänar särskild uppmärksamhet vid eftermonteringsprojekt, där ett befintligt tanktak utformat för en lättare omrörare eller ingen omrörare alls kan behöva förstärkas innan en större toppmonterad blandare kan installeras säkert.

Arbeta med en Top Entry Mixer Tillverkare

Att välja en tillverkare av toppmixer innebär mer än att jämföra ett datablad med ett processkrav. Ingenjörsstöd under specifikationsfasen, möjligheten att modellera tankgeometri som inte är standard och tillgång till applikationserfarenhet inom flera branscher styr hur väl den slutliga utrustningen presterar när den väl når fältet.

Wuxi Top Mixer Equipment Co., Ltd. är ett exempel på en industriell omrörartillverkare med ett dedikerat ingenjörsteam som spänner över utrustning för blandning av vätska, pulver och slurry. Etablerat 2003 med sin produktionsbas i Wuxi, inom Yangtze River Deltas industriregion, organiserar företaget sitt arbete över flera applikationsdivisioner, inklusive pulver- och slurryblandning, biomassaenergi och miljöskydd, livsmedels- och farmaceutisk mellanbehandling och finkemisk blandning. Denna typ av divisionsstruktur är vanlig bland tillverkare som betjänar en bred kundbas, eftersom pumphjulsgeometri, tätningstyp och materialval skiljer sig avsevärt mellan en matdoseringstank och en finkemisk reaktor.

När ingenjörer utvärderar en tillverkare av blandare med toppingång tenderar några praktiska frågor att dyka upp tidigt i samtalet: kan tillverkarens axel kritiska varvtal för en icke-standard tankhöjd, kan de köpa impellermaterial som matchar en ovanlig vätskekemi och kan de stödja idrifttagning och felsökning när enheten väl har installerats. Tillverkare med erfarenhet från kemi-, vattenrening-, livsmedels- och biomassasektorerna har i allmänhet en bredare referensram för dessa frågor än en leverantör som arbetar utifrån en enda katalogkonfiguration.

Vanliga frågor

• F1: Vad är en toppingångsmixer

  S: Det är en omrörare som är monterad genom toppen av en tank, med axeln och pumphjulet som sträcker sig nedåt i processvätskan medan motorn och reduktionsanordningen förblir ovanför kärlet.

• F2: Hur fungerar en topinmatningsmixer

  S: Motorn driver en växelreducerare som sänker hastigheten och höjer vridmomentet, vrider en vertikal axel kopplad till ett eller flera pumphjul som skapar flödesmönster inuti tanken för att blanda eller suspendera innehållet.

• F3: Vad är en toppmatningsblandare

  S: Termen beskriver samma toppmonterade konfiguration, som ofta används när processen involverar matning av pulver-, tillsats- eller vätskeströmmar in i kärlet från ovan medan pumphjulet blandar blandningen.

• F4: Vad är en industriell omrörare

  S: Det är en allmän term för utrustning som skapar rörelse inuti en tank eller ett kärl för att blanda vätskor, suspendera fasta ämnen eller bibehålla enhetlig temperatur och sammansättning genom hela en processbatch.

• F5: Vad är tankomrörning

  S: Tankomrörning hänvisar till den mekaniska processen att skapa flöde inuti ett kärl, vanligtvis genom ett roterande pumphjul, för att uppnå blandning, suspension, värmeöverföring eller reaktionslikformighet.

• F6: Hur väljer jag rätt blandare med övre ingång för min tank

  S: Börja med tankgeometri, vätskeviskositet, specifik vikt och innehåll av fasta partiklar, matcha sedan vridmoment och impellertyp till dessa parametrar innan du väljer motoreffekt och tätningskonfiguration.

• F7: Vad är skillnaden mellan en blandare med övre ingång och en blandare för sidoinmatning

  S: En blandare med övre ingång monteras genom tanken med drivningen ovanför vätskeledningen, medan en blandare för sidoingång monteras genom tankväggen nära botten, vilket passar vissa stora öppna tanklayouter.

• F8: Kan en topinmatningsblandare hantera vätskor med hög viskositet

  S: Ja, med rätt impeller, såsom ett ankare eller spiralformigt banddesign och en växelreducerare dimensionerad för låg hastighet och högt vridmoment, kan en tankblandarkonfiguration med hög viskositet hantera tjocka vätskor effektivt.

• F9: Vilka industrier använder blandare med toppinmatning

  S: Kemisk bearbetning, avloppsvattenrening, rötning av slam, vattenlagring, bearbetning av livsmedel och drycker och energianläggningar för biomassa använder vanligen blandare med toppinmatning och toppmatning.

• F10: Hur ofta ska en topinmatningsblandare servas

  S: Inspektionsintervallen varierar med arbetscykeln och vätskens nötningsförmåga, men många enheter med kontinuerlig drift kontrolleras på en ungefär sex till tolv månaders cykel, med tätnings- och växellådsoljans kondition som primära kontrollpunkter.

• F11: Erbjuder en tillverkare av toppingångsblandare anpassade mönster

  S: Många tillverkare, inklusive Wuxi Top Mixer Equipment Co., Ltd., samarbetar med ingenjörer för att modellera icke-standard tankgeometri och justera axellängd, impellertyp och tätningskonfiguration runt den specifika processen.

• F12: Vilken roll har växelreduceraren i en toppmonterad omrörare

  S: Växelreduceraren omvandlar motorhastigheten till den lägre axelhastigheten och det högre vridmomentet som de flesta blandningsuppgifter kräver, och dess klassificering avgör till stor del hur mycket belastning mixern klarar av under drift.
