Hur man väljer en högviskositetsblandare: Impellertyper, vridmoment och design

Ställ dig framför en 5 000-liters reaktor som håller anodslurry med litiumbatteri och problemet blir uppenbart: pumphjulet roterar, ytan rör sig knappt och bara en liten zon runt axeln ser väl blandad ut. Detta är kaverneffekten, och det är anledningen till att vanliga lågviskösa omrörare misslyckas så snart produkten passerar några tusen centipoise. Den praktiska slutsatsen är enklare än vätskemekaniken bakom den - a högviskositetsblandare väljs av impellergeometri, växelreducerat vridmoment och spel nära väggen, inte enbart av motorstorlek .

Vad gör högviskös blandning annorlunda

Laminärt flöde ändrar reglerna

Vatten har en viskositet på cirka 1 cP. Honung ligger nära 10 000 cP. En bredbar beläggning kan nå 100 000 cP eller mer. När produkten överstiger ungefär 5 000 cP försvinner det turbulenta flödet i princip. Vätskan rör sig i jämna, parallella lager, och blandning sker genom skjuvning och bulkcirkulation istället för virvlar. Det är därför en högviskositetsblandare inte bara kan vara en större version av en vattenomrörare — den måste vara konstruerad för laminära förhållanden från början .

The Cavern Effect och Dead Zones

I en tank med tjock vätska skapar ett roterande impeller en relativt välblandad "cavern" runt sig medan resten av produkten roterar långsamt eller förblir nästan stillastående. Resultatet är döda zoner vid tankväggen, under pumphjulet och nära ytan. Standardmotåtgärden är att öka impellerdiametern i förhållande till tankdiametern (D/T-förhållande) och lägga till avtorkningselement som kontinuerligt skrapar kärlväggen och returnerar produkten till blandningszonen.

Att välja rätt pumphjul för tjocka vätskor

Det finns inget enskilt "bästa" högviskös blandarhjul. Rätt val beror på hur tjock produkten är, om du behöver värmeöverföring, om produkten fastnar på väggen och hur ofta du byter parti. Tabellen nedan sammanfattar de vanligaste designerna som används inom industrin.

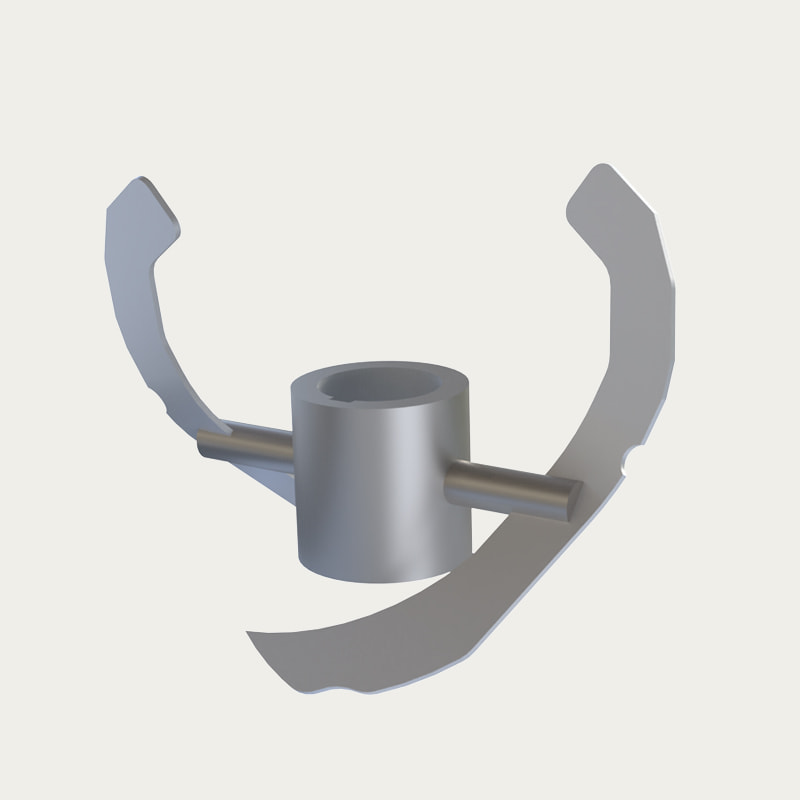

Ankare och ramomrörare

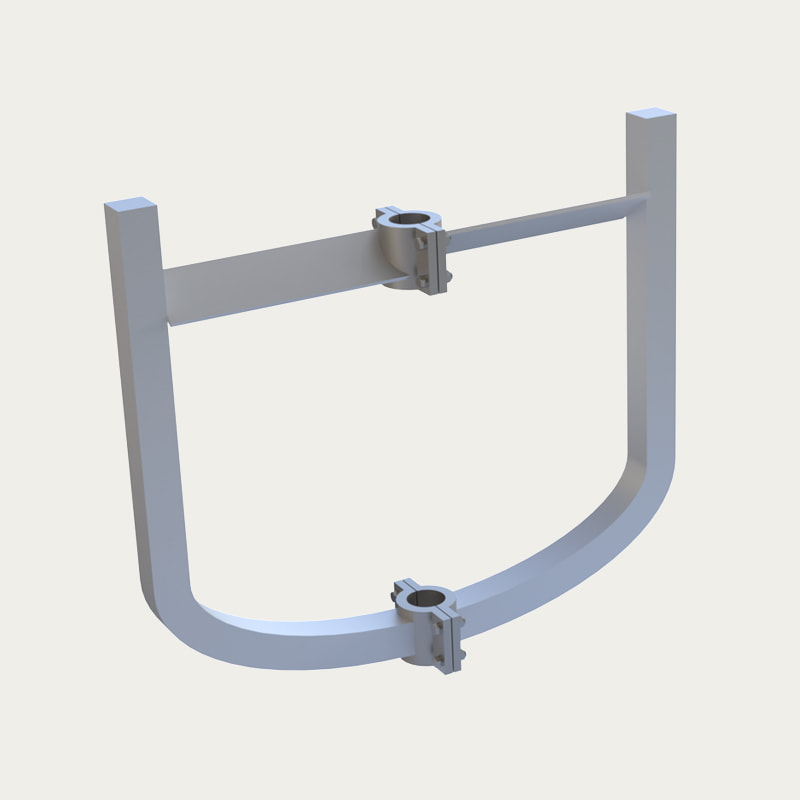

Förankringshjul följer kärlets inre kontur, så att de håller produkten i rörelse längs väggen och främjar värmeöverföring genom manteln. När produkten är klibbig eller tenderar att baka på väggen, a ramomrörare med skrapblad för högviskösa produkter är det mer pålitliga alternativet eftersom skraporna kontinuerligt skalar bort material från ytan. Dessa konstruktioner passar reaktorer, lagringstankar och beläggningskärl i intervallet 10 000 till 100 000 cP.

KSG Ramtyp Omrörarpaddel med skrapa för tillverkare med hög viskositet, OE Jiangsu Top Intelligent Technology Co., Ltd är ChinaKSG Ramtyp Omrörarpaddel med skrapa för tillverkare med hög viskositet och... Visa produkt →

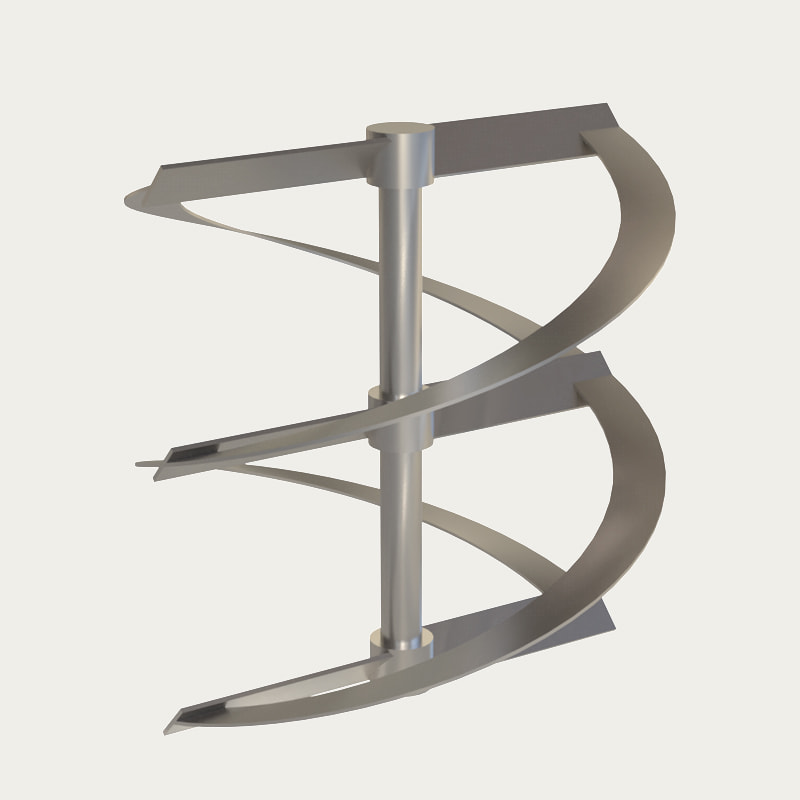

Helical Band Impellers

När satsen blir tjockare än cirka 50 000 cP, kan ett enda ankare eller ram ofta inte generera tillräckligt med topp-till-botten-omsättning. Ett spiralformat band tvingar hela massan uppåt längs skaftet och nedåt vid väggen, vilket ger den cirkulation som ankarkonstruktioner saknar. Detta gör att spiral-band kombinerad omrörarpaddel för högviskösa omrörare ett vanligt val för polymerlösningar, tätningsmedel, batterislam och tunga pastor upp till 1 000 000 cP.

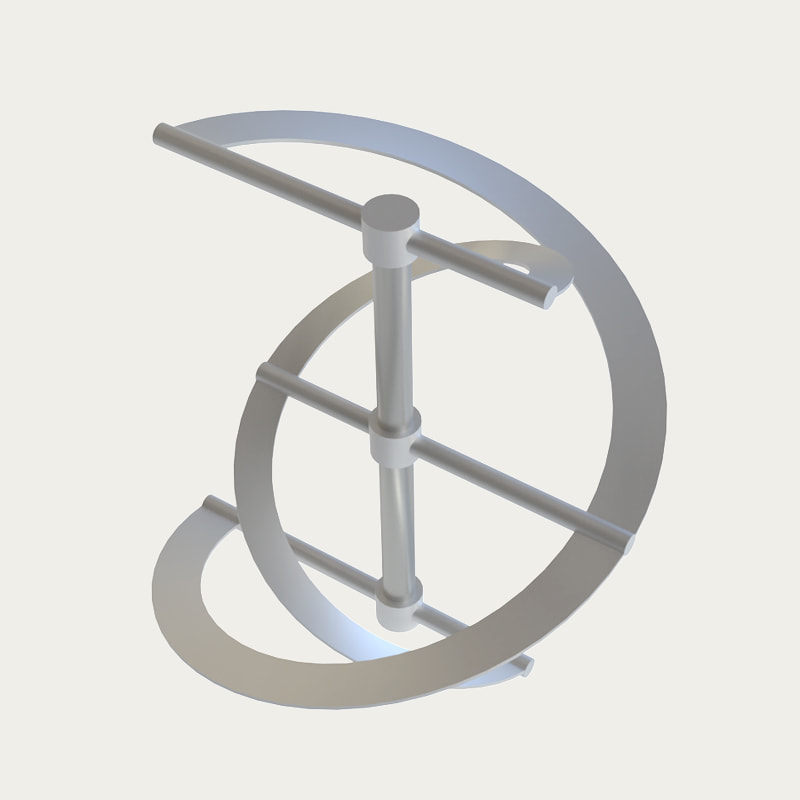

ZLG spiralband, kombinerad omrörarpaddel, tillverkare av högviskösa omrörare Jiangsu Top Intelligent Technology Co., Ltd är ChinaZLG Spiral Ribbon Combined Omrörningspaddel, tillverkare av högviskösa omrörare och ... Visa produkt →

Planetblandare: När batchen går vidare

Över flera hundra tusen centipoise, eller när produkten innehåller stora mängder torrt pulver, blir planetblandare praktiska. Deras pumphjul roterar på sina egna axlar medan de kretsar runt tanken och sveper hela fartygets volym utan döda zoner. Avvägningen är mekanisk komplexitet och kostnad, varför de endast bör väljas när enklare geometrier har visat sig vara otillräckliga.

Geometri, montering och applikationspassning

Top-Entry vs Bottom-Entry vs Side-Entry

Monteringskonfigurationen bestäms ofta av tanken själv. Top-entry blandare är vanligast för reaktorer och tryckkärl eftersom schaktet går rakt genom manhålet eller ett särskilt munstycke. När produkten är extremt trögflytande, a högviskös ram top-entry blandare håller drivningen ovanför vätskan och gör att pumphjulsdiametern kan dimensioneras nära kärlväggen. Botten- och sidoingångsblandare är mer kompakta men skapar tätnings- och underhållsutmaningar, särskilt med slipande slam eller produkter som sätter sig.

TOPA002 Högviskös ram Top-Entry Mixer Tillverkare, OEM-leverantörer - Jian Jiangsu Top Intelligent Technology Co., Ltd är ChinaTOPA002 High Viscosity Ram Top-Entry Mixer tillverkare och leverantörer, tillhandahåller OEM ... Visa produkt →

Förhållandet mellan impellerdiameter och tankdiameter blir den mest synliga designskillnaden mellan lågviskösa och högviskösa installationer. Ett standardturbinhjul använder endast cirka en tredjedel av tankens diameter; ett impeller med hög viskositet bör täcka mer än nio tiondelar av det.

Verkliga processexempel

Inom den kemiska industrin hanterar ram- och bandblandare hartsvattenkokare, lim och pastor där produktkvaliteten beror på jämn temperatur och frånvaron av döda zoner. Den kemisk industri projektreferenser på denna sida visar hur samma ramgeometri anpassar sig till olika reaktorstorlekar och tätningskrav. Vid produktion av litiumbatterier är anod- och katoduppslamningarna vanligtvis icke-newtonska, vilket betyder att deras viskositet ändras med skjuvhastigheten; den projektreferenser för litiumbatterier illustrera varför CFD-analys och materialval betyder mer än ett enkelt cP-betyg. I beläggningar är det vanliga kravet på en högviskös bländare som kan dispergera pigment i ett harts utan att lufta satsen.

Effekt, vridmoment och vanliga specifikationsfel

Tänk på vridmomentet först

Det enskilt vanligaste felet är att specificera en högviskositetsblandare med enbart motorkraft. Vid viskös blandning är det vridmoment som gör jobbet. En 30 kW motor ansluten till en höghastighetsaxel ger väldigt lite vridmoment; samma motor bakom en växellåda som producerar 30 rpm kan enkelt vrida ett stort ankare. Kontrollera alltid det nominella vridmomentet vid den utgående axeln, inte motorns märkskylt . Kugghjulsreducerade drivlinor är inte förhandlingsbara av denna anledning, och reduktionsförhållandet måste anpassas till den maximala förväntade viskositeten.

Fem specifikationsfel som kostar pengar

1. Dimensionering av pumphjulet för litet att passa genom ett befintligt brunn. Blandaren går sedan i timmar utan att flytta yttermaterialet.
2. Ignorera frigång nära väggen . Utan skrapa eller ankartäckning överhettas produkten nära jackan eller bildar en skorpa.
3. Specificerar endast viskositet i cP samtidigt som man ignorerar sträckspänning och skjuvförtunnande beteende. En pasta kan se ut som 20 000 cP i vila men bete sig som 200 000 cP under en skrapabelastning.
4. Glömde bort den mekaniska tätningen . Viskösa produkter skapar radiella belastningar som trycker axeln i sidled; standardpatrontätningar är inte alltid tillräckliga.
5. Ingen bestämmelse för testning . CFD och pilotförsök är den billigaste försäkringen mot en fullskalig blandare som inte kan uppnå den erforderliga homogeniteten.

Icke-newtonskt beteende ändrar beräkningen

De flesta industriella högviskösa produkter - beläggningar, lim, pastor, batterislurry - är icke-newtonska. Deras skenbara viskositet sjunker eller stiger när pumphjulets hastighet ändras. Det är därför en kurva av viskositet kontra skjuvhastighet är mer värdefull än ett enstaka cP-tal. När tillverkaren ber om ett produktprov och kör ett reologitest, se det som ett tecken på professionell praktik snarare än en onödig försening.

Vad du ska ange innan du köper

Den korta specifikationslistan

Innan du begär en offert, förbered ett tydligt uttalande om följande: vätskesammansättning, viskositetsområde vid driftstemperatur, densitet, erforderlig batchstorlek, tankdimensioner, tillgänglig munstycksstorlek, arbetstryck och temperatur, om kärlet är mantlat och om produkten är nötande, frätande eller livsmedelsgodkänd. Ange även om mixern måste gå kontinuerligt eller intermittent och om CIP (clean-in-place) krävs.

Använd CFD innan du signerar

Beräkningsbaserad vätskedynamikanalys har blivit en standarddel av högviskösa blandardesign. En CFD-modell kan avslöja döda zoner, uppskatta effektförbrukningen vid olika hastigheter och jämföra två impellergeometrier utan att bygga någondera. Många utrustningsleverantörer, inklusive ingenjörerna bakom denna sida, publicerar sina CFD-teknik för vätskedynamikanalys som en del av designtjänsten. Om en leverantör inte kan visa flödesmönster eller vridmomentförutsägelser för din specifika produkt, behandla det som ett varningstecken.

Plan för underhållstillgång

Högviskösa blandare är tunga och deras tätningar utsätts för högre slitage än deras lågviskösa motsvarigheter. Kontrollera att den mekaniska tätningen kan servas utan att hela drivlinan lyfts, att skrapbladen är utbytbara och att växellådan har tillräcklig oljekylning för kontinuerlig drift. Dessa detaljer avgör om ett rutinmässigt tätningsbyte tar fyra timmar eller två dagar.
